管道加熱器是主要對液體或氣體行加熱的電加熱設備。加熱器的發熱元件為不銹鋼電加熱管，加熱器內腔設有多個折流板（導流板），引導液體或氣體流向，延長其在內腔的滯留時間，從而使其充分加熱，使其加熱均勻，提高熱交換效率。加熱器的加熱元件為不銹鋼無縫鋼管內裝入電熱絲，空隙部分填滿有良好導熱性和絕緣性的氧化鎂粉后縮管而成的。當電流通過高溫電阻絲的時候，產生的熱通過結晶氧化鎂粉向加熱管表面擴散，再傳遞到被加熱液體或氣體中去，以達到加熱的目的。

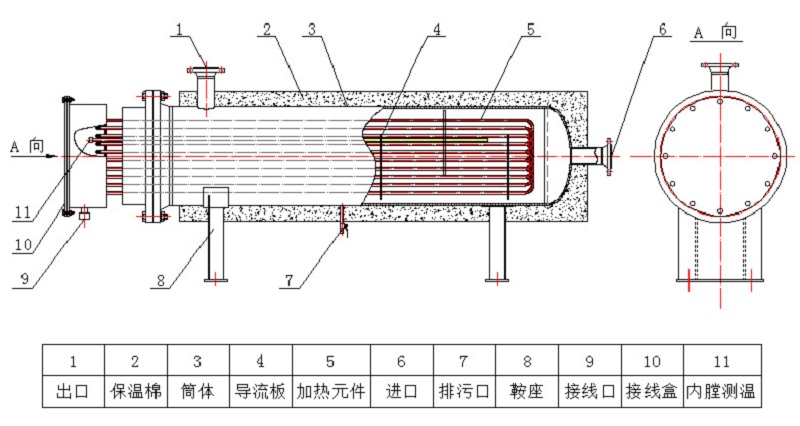

管道加熱器由電加熱器殼體、電加熱元件、固定支撐座、保溫層以及測溫元件幾部分組成。
1、電加熱器殼體：殼體為臥式或立式結構，材質根據用戶需求采用碳鋼或不銹鋼材質，進出口連接法蘭或螺紋管等，根據用戶工況可以設置上進上出，上進下出，右進上出，下進上出等。
2、加熱元件：加熱方式采用法蘭式加熱管直接加熱，法蘭電加熱器選用SUS304不銹鋼管制作（根據加熱介質可選擇電加熱管材質：SUS310S、SUS316L等）,安裝在電加熱器殼體內部,直接加熱氣體，安裝維護方便。電源接線盒由鋼管加工制作成可打開的接線盒蓋進行接線,下部留有一個電源電纜進線口及溫度報警信號電纜進線口。
3、固定支撐座：由碳鋼板焊接而成,下部配有安裝固定孔。
4、保溫層：采用優質硅酸鋁纖維棉貼制成良好的保溫層。硅酸鋁纖維棉是目前加熱設備使用成熟的一種性能較好的保溫材料。其特點是：優良的熱穩定性和化學穩定性、高溫狀態下仍松散柔軟且具有良好的彈性、低導熱率、低熱容、優良的抗熱震性能、不含任何結合劑和其它腐蝕性物質。
5、測溫元件：測溫元件大部分是PT100的熱電偶，用于對加熱元件進行實時的溫度監測，以至于方便客戶的使用。
|
